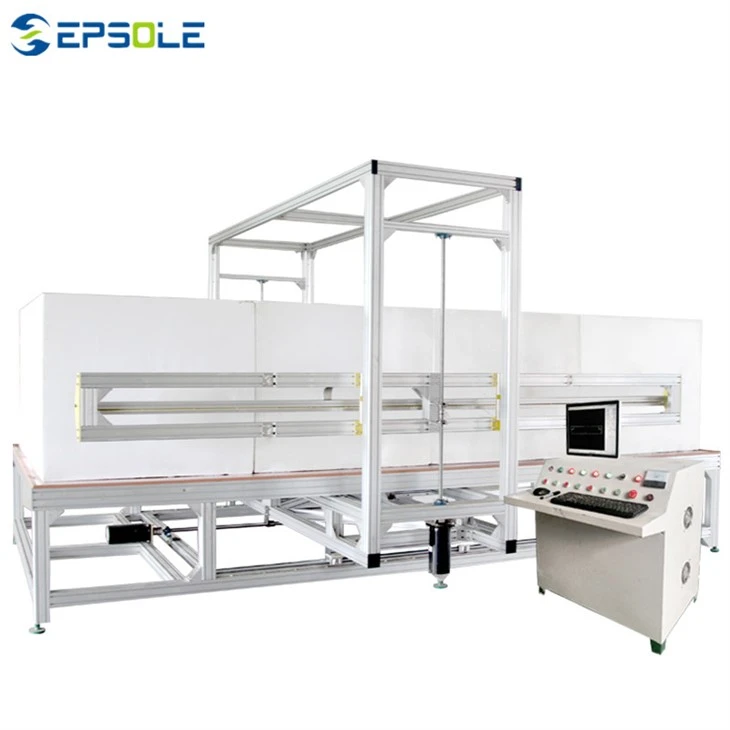

Komponenty řezačky horkého drátu CNC
Horký drát:
Tenký, elektricky vyhřívaný drát (obvykle vyrobený z výklenku nebo nerezové oceli), který se roztaví nebo odpařuje materiál při řezu.
Drát je zahříván průchodem elektrického proudu skrz něj.
CNC řadič:
Počítač - řízený systém, který interpretuje G - kód (vygenerovaný ze softwaru CAD/CAM) a řídí pohyb drátu podél os X, Y a Z.
Mechanický rám:
Struktura, která drží drát a pohybuje jej ve 2D nebo 3D prostoru. Obvykle zahrnuje krok nebo servomotory pro přesný pohyb.
Napájení:
Poskytuje nezbytný elektrický proud pro zahřívání drátu na požadovanou teplotu.
Software:
CAD software: Používá se k navrhování 3D modelu objektu, který má být vyříznut.
Software vačky: Převádí 3D model na nástrojové dráhy (G - kód) pro počítač CNC.
Chladicí systém (volitelné):
Některé systémy zahrnují chladicí mechanismy, aby se zabránilo přehřátí drátu nebo materiálu.
Jak funguje řezačka horkého drátu CNC
Vytváření designu:
3D model objektu je vytvořen pomocí softwaru CAD.
Generování nástrojů:
Software CAM generuje kód G -, který obsahuje pokyny pro stroj CNC.
Nastavení materiálu:
Materiál (např. Blok pěny) je zabezpečen na pracovním stolu stroje.
Proces řezání:
Vyhřívaný drát se pohybuje podél dráhy nástroje, tání nebo odpařování materiálu, jak to jde.
Teplota a rychlost drátu jsou pečlivě kontrolovány, aby se zajistilo čisté a přesné řezy.
Post - zpracování:
Po řezání může hotová část vyžadovat minimální broušení nebo dokončení, v závislosti na aplikaci.
Aplikace CNC řezačky horkých vodičů
Výroba modelu:
Vytváření architektonických modelů, prototypů a škálovaných návrhů -.
Aerospace:
Řezání pěnových jádra pro kompozitní díly, jako jsou křídla a trupy.
Obal:
Produkce vlastních pěnových vložek pro ochranné obaly.
Umění a sochařství:
Vytváření složitých vzorů a tvarů z pěny nebo vosku.
RC letadlo:
Řezání komponent pěny pro dálkové regulované letouny a drony.
Výroba značky:
Vytváření 3D písmen a tvarů pro značení.
Výhody řezaček horkých vodičů CNC
Přesnost: Schopný řezat komplexní tvary s vysokou přesností.
Hladký povrch: Ponechává čistý, hladký povrch a snižuje potřebu dalšího dokončení.
Všestrannost: Může řezat širokou škálu lehkých materiálů.
Náklady - efektivní: Ideální pro prototypování a malé - Směrní výroba.
Účinnost: Rychlejší než metody manuálního řezání pro složité návrhy.
Omezení řezaček horkých drátů CNC
Materiální omezení: Omezeno na materiály, které mohou být roztaveny nebo odpařeny horkým drátem (např. Pěna, vosk, termoplastika).
Správa tepla: Vyžaduje přesnou kontrolu teploty drátu, aby se zabránilo spalování nebo deformaci materiálu.
Rychlost: Pomalejší než tradiční frézování CNC pro určité aplikace.
Omezení tloušťky: Maximální tloušťka materiálu je omezena délkou a pevností drátu.
Klíčové úvahy při výběru řezačky horkého drátu CNC
Řezací plocha:
Určete velikost materiálu, který potřebujete k řezu, a vyberte stroj s vhodnou pracovní oblastí.
Počet os:
2D stroje jsou vhodné pro ploché řezy, zatímco 3D stroje mohou vytvářet složité, tři - rozměrové tvary.
Kompatibilita materiálu:
Zajistěte, aby stroj zvládl typ a tloušťku materiálu, který plánujete řezat.
Kompatibilita softwaru:
Zkontrolujte, zda stroj pracuje se softwarem CAD/CAM, který chcete použít.
Řízení teploty drátu:
Hledejte stroje s nastavitelným nastavením teploty pro různé materiály.
Rozpočet:
Ceny se liší v závislosti na velikosti, složitosti a funkcích stroje.
